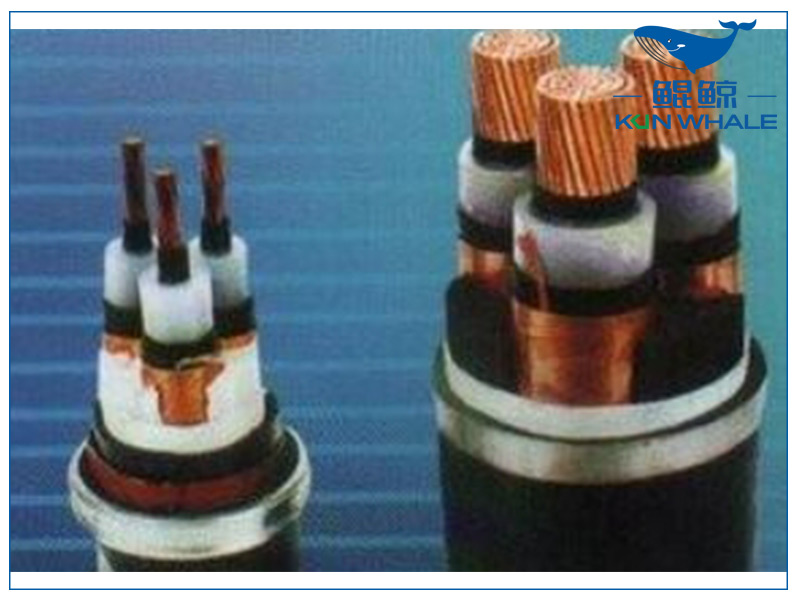

1. 導體

交聯(lián)電纜的導體絕大多數(shù)為圓形銅、鋁絞線。也有實芯導體，1kV以下可采用扇形導體。

圓單線質(zhì)量要求：表面光滑、無油污、無變黑、無碰傷、無劃傷等。

交聯(lián)電纜導體必須采用緊壓線芯。這是為避免在交聯(lián)管道中的高溫、高壓下將屏蔽料和絕緣料壓入絞線間隙而造成廢品；同時還可以阻止水分沿導體方向滲入，從而防止水樹枝的產(chǎn)生與發(fā)展?？梢姡o壓工藝是保證電纜運行可靠性的一項關(guān)鍵措施。

2. 絕緣料

交聯(lián)電纜用的絕緣料是：交聯(lián)聚乙烯。

交聯(lián)聚乙烯的大致組成為：聚乙烯：抗氧劑：交聯(lián)劑=100：0.3~0.5：1.5~2.5。

為保證絕緣料的清潔（生產(chǎn)的產(chǎn)品合格），包裝物必須保證完整無損，凡有包裝損壞的絕緣料不得使用。

35kV及以上的交聯(lián)電纜，要求使用超凈料。

3. 內(nèi)半導電料

內(nèi)屏蔽料用于交聯(lián)電纜的導體屏蔽，長期工作溫度為90℃，20℃時體積電阻系數(shù)不大于1×103（Ω·cm）。

內(nèi)屏蔽料有交聯(lián)型和非交聯(lián)型兩種，交聯(lián)型可避免過載或短路時內(nèi)屏蔽料變形或向?qū)w間隙流動，非交聯(lián)型材料加工和擠出都十分方便。

4. 外半導電料

外屏蔽料用于絕緣屏蔽，耐溫等級與絕緣料相一致。

外屏蔽料分為易剝離型（剝離強度為8~20牛頓/10毫米）、可剝離型（剝離強度為20~40牛頓/10毫米）和不可剝離型三種。26/35kV及以下的交聯(lián)電纜，為施工方便而要求采用易剝離型或可剝離型外屏蔽料，26/35kV以上的交聯(lián)電纜，應采用不可剝離型外屏蔽料。

5. 護套料

交聯(lián)電纜的外護套一般應采用耐溫90℃的聚氯乙烯電纜護套料，與電纜的工作溫度相一致。

6. 屏蔽銅帶

額定電壓大于0.6/1kV的電纜應有金屬屏蔽層。金屬屏蔽層一般采用銅帶（多見）或銅絲（少見）。金屬屏蔽層除了可保證絕緣屏蔽為地電位（中性點）外，還可使接地故障電流通過。

7. 鎧裝鋼帶/鋼絲

交聯(lián)電纜的鎧裝層一般采用鋼帶或鋼絲。鋼帶鎧裝層可承受徑向壓力，鋼絲鎧裝層可承受軸向拉力。

交聯(lián)電纜的鎧裝鋼帶有涂漆鋼帶和鍍鋅鋼帶兩種。

8. 內(nèi)襯層

內(nèi)襯層主要起成纜時的扎緊作用。其材料要求為不易吸濕且與絕緣層具有相匹配的耐溫等級?？刹捎镁勐纫蚁А⒕埘?、無紡布帶等。

9. 隔離套

隔離層是為了防止金屬屏蔽層（銅）和外面的鎧裝層（鋼）形成原電池而加速腐蝕。因此，鎧裝交聯(lián)電纜的隔離層必須是不透濕的擠包隔離護套。一般采用與護套相同的聚氯乙烯護套料。

10. 填充

填充是為了使電纜成纜后圓整。其材料要求為不易吸濕且與絕緣層具有相匹配的耐溫等級。A級阻燃電纜采用石棉繩，其它電纜采用普通填充繩。
